브라우저 동작 원리 및 요청 흐름
브라우저란 무엇인가?
- 브라우저의 주요 기능은 사용자가 선택한 자원을 서버에 요청하고 브라우저에 표시하는 것이다.
자원은 보통 HTML 문서지만 PDF나 이미지 또는 다른 형태일 수 있다.브라우저는 HTML과 CSS 명세에 따라 HTML 파일을 해석해서 표시한다. → 명세는 웹 표준화 기구인 W3C에서 정한다.
브라우저의 기본 구조
브라우저에 URL 입력 후 일어나는 전체적인 과정(네트워크 상에서의 전체적인 흐름)
-
브라우저에서 URL을 해석 후, DNS 서버를 통하여 URL(www.google.com)을 호스팅하는 서버의 IP 주소를 찾는다.
-
찾은 ip 주소와 url 내부의 port 정보를 바탕으로 HTTP 요청 메세지를 생성한다.

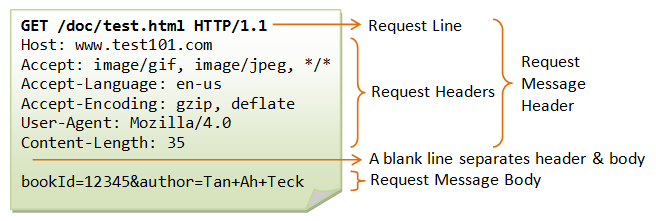

HTTP Method+path부터 url 정보+HTTP 버전 정보+Host 정보(HTTP 요청 메시지 구성)
-
생성된 HTTP 요청 메시지는 소켓 라이브러리를 통해 TCP / IP로 전달되는데, 데이터를 전달하기 이전에 3-way-handshake 방식으로 TCP / IP를 연결한 뒤에 메시지를 전달한다.
-
TCP / IP 에서 HTTP 요청 메시지를 포함하는 TCP / IP 패킷을 생성한다.
-
네트워크 라우팅을 통해 목적지 서버로 요청 패킷이 도달한다.
-
TCP / IP 패킷 내부의 HTTP 요청 메시지를 해석한 뒤, 이에 맞는 HTTP 응답 메시지를 만들어 낸다.

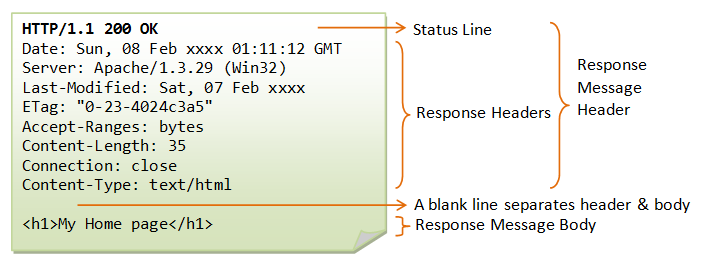

HTTP 버전+상태코드+Content-Type(응답 데이터 형식)+Content-Length(응답 데이터의 길이)+데이터 -
서버가 클라이언트로 동일한 방식으로 응답 메시지를 전송하면, 클라이언트가 응답 데이터 HTML을
렌더링하여 사용자에게 보여준다.
렌더링 엔진이란?
-
렌더링 엔진은 요청 받은 내용을 브라우저 화면에 표시하는 역할을 한다. -
브라우저마다 사용하는 렌더링 엔진이 다르므로 크로스 브라우징 이슈가 종종 발생하곤 한다.
-
보통 통신으로부터 요청한 문서의 내용을 얻는 것부터 시작한다.
- 이때 브라우저는 HTML과 CSS를 나누어서 읽는다.
- 렌더링 엔진은 HTM과 CSS 파싱이 끝나기 전에 이후의 과정을 수행하여 미리 사용자에게 보여줄 수 있는 내용들을 출력하기 위해 계속 통신을 하면서 전송된 내용에 대한 배치와 그리기 과정을 진행한다.
- 자세한 내용은 아래를 통해 설명하겠다.

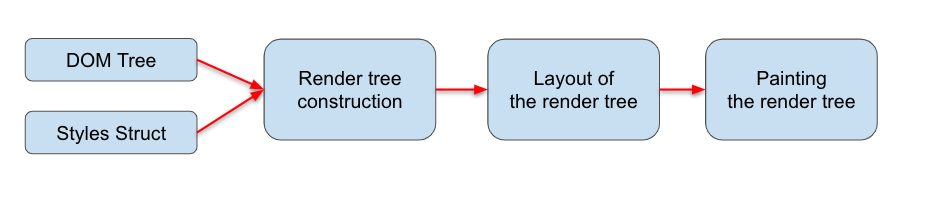

렌더링 동작 과정
-
DOM 트리 구축을 위한 HTML 파싱
→
브라우저는 서버로부터 HTML 문서를 모두 전달받는다.이후렌더링 엔진은 전달받은HTML 문서와외부 CSS 파일과 스타일 요소를 파싱해서DOM 트리와 CSSOM 트리를 구축한다. -
렌더 트리 구축: DOM(Document Object Model) 트리와 CSSOM 트리의정보를 조합 -
렌더 트리 배치 (Layout & Replow) :
렌더 트리의 각 노드에 대해서 화면 상에서 어디에 배치할지 위치와 크기를 결정 -
렌더 트리 그리기 (Paint & RePaint) : UI 백엔드에서
렌더 트리를 그리고, 화면에 출력(프린트)됨

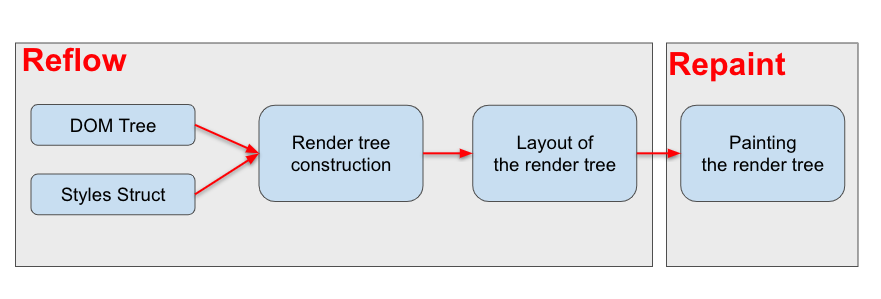

Replow와 Repaint
Replow: 노드의 크기 또는 위치가 변경되어 현재 레이아웃에 영향을 미쳐서 배치를 다시 해야하는 경우 Replow가 발생한다.
Repaint: Reflow가 발생한 뒤나 단순한 스타일 변경 후에 발생한다.
알아두면 좋은 사항
렌더링 성능 향상을 위해서는 Reflow를 최대한 줄여야한다.- 클래서 변화에 따른 스타일 변경 시, 최대한 DOM 주고 상 끝단에 위치한 노드에 준다.
- 인라인 스타일(sytle 속성으로 직접 Tag에 스타일 하는 것)을 배제한다.
- 애니메이션이 들어간 노드는 position을 fixed 또는 absolute로 지정한다. (fixed 또는 absolute는 전체 노드에서 분리되어 전체 노드에 Reflow 비용을 줄일 수 있음)
- 테이블 레이아웃은 점진적으로 그려지지 않고 레아이웃이 계산된 후에 화면에 그려진다. (하지만 성능상으로 table-layout:fixed이 디폴트인 auto보다 좋음)
- CSS 하위 선택자는 적은게 좋다. (parsing 시 비용이 절감됨)
- position: relative 사용 시 주의가 필요 (margin, border, padding, width, height 등 Box model을 계산 후 레이아웃을 배치한다.)
- cssText 적극 활용 및 그룹화 처리
DOM 조작의 비효율성
- 위와 같이 Replow 즉,
DOM에 관련된 조작들이 새로 변경되게 되면 변경된 사항으로 안해모든 값들이 새로 Refow되어 Repaint되는 현상으로 인해 Render Tree가 그때마다 재생성 된다. - 최근에
SPA(Single Page Application)을 많이 사용하게 되면 DOM tree를 즉각적으로 변경하는 경우가 많이 생기게 되었고, 전체 페이지를 서버에 매번 보내주는 것이 아니라, 브라우저 단에서 자바스크립트가 상호작용하여 관리하기 떄문에 DOM 조작을 더 효율적으로 할 수 있게끔 최적화가 필요해지게 되었다. 이러한 이유로 최적화된 랜더링을 하기위해Virtual DOM(가상돔)이 등장하였다.
용어사전
- 사용자 인터페이스 - 주소 표시줄, 이전/다음 버튼, 북마크 메뉴 등 페이지 뷰 이외의 다른 모든 부분
- 브라우저 엔진 - 사용자 인터페이스와 렌더링 엔진 사이의 동작을 제어
- 렌더링 엔진 - HTML, CSS를 파싱해 요청한 콘텐츠를 표시
- 통신 - HTTP 요청과 같은 네트워크 호출에 사용됨
- UI 백엔드 - 기본적인 위젯(콤보 박스 등)을 그림
- 자바스크립트 엔진 - 자바스크립트 코드를 해석하고 실행.
- 자료 저장소 - 자료를 저장하는 계층으로 쿠키 등을 저장하는 웹 데이터베이스
- 파서 - 파싱을 수행하는 프로그램
- 파싱 - 코드를 브라우저가 이해하고 사용할 수 있는 구조로 변환
- 어태치먼트 - 렌더 트리를 생성하기 위해 DOM 노드와 시각 정보를 연결하는 과정 ( 렌더러를 만드는 과정)
- 렌더러 - 자신과 자식요소를 어떻게 배치하고 그려내야하는지 알고 있다
- 렌더트리 - CSS파일과 스타일요소를 함께 파싱해 스타일 정보와 HTML표시 규칙을 포함한 트리
- 배치 - 각각의 노드가 화면 안에서 정확한 위치에 표시되는 것을 의미
- 그리기 - UI 백엔드에서 랜더 트리의 각 노드를 가로지르며 형상을 만들어내는것
- DNS 서버 - 이름을 IP 주소로 변환(사람이 읽을 수 있는 도메인 이름(예: www.amazon.com)을 머신이 읽을 수 있는 IP 주소(예: 192.0.2.44)로 변환 한다.)하여 도메인 이름을 웹 브라우저에 입력할 때 최종 사용자는 어떤 서버에 연결할 것인지를 제어(웹 사이트의 IP 주소와 도메인 주소를 이어주는 환경 또는 시스템,)
- TCP (전송 제어 프로토콜) : 두개의 호스트를 연결하고 데이터 스트림을 교환하게 해주는 중요한 네트워크 프로토콜 이다.
- 3-way-handshake - TCP / IP 프로토콜을 이용해서 통신을 하는 응용프로그램이 데이터를 전송하기 전에 먼저 정확한 전송을 보장하기 위해 상대방 컴퓨터와 사전에 세션을 수립하는 과정을 의미
